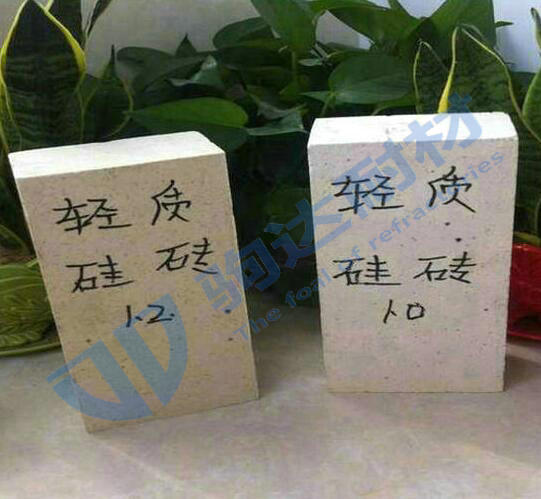

轻质硅砖是一种非常特殊的材料，主要应用与玻璃行业和钢铁行业。在大部分情况下，轻质硅砖和致密硅砖被用作结构层部分。常用的是玻璃窑行业，主要是窑拱顶的隔热，从而减少热损失，增加熔融工艺的效率。在炼钢行业轻质硅砖用于热风炉墙体和穹顶的轻质。
1、轻质硅砖用于玻璃行业—炉拱顶的隔热
在玻璃熔融工艺中，在拱顶的凸起下部达到了很高的温度。根据玻璃的品种，温度在1600℃左右。轻质层通常设计为两层或更多层。
轻质硅砖主要暴露在这些温度负荷下。期望拱顶（结构和轻质层）单层具有相同或相似膨胀性能。体积密度为1250kg·m-3或1000kg·m-3的硅砖可以满足致密层的要求。下一层使用体积密度为800Kg·m-3或600kg·m-3的硅砖。
轻质硅砖可以自由码在炉拱项上，或者用硅质火泥粘合。在炉役期（几年）内没有化学负荷。主要使用轻质硅砖，这是因为化学和矿物组成工作衬所用的致密硅砖相似。
2、轻质硅砖用于钢铁行业-热风炉
热风炉常用于热风（称为高炉鼓风），这与高炉的抽气机相通，根据热风炉的形状和部位不同，温度范围在1000～1300℃之间，热空气在2300～6500m3·min-1的范围。
这需要计算出在不同水平和各种负荷下热风炉（组件尺寸和使用部位不同）与玻璃窑拱顶之间的比较把重点放在热机械性能上。对于轻质层，所用的体积密度为1250kg·m-3或1050kg·m-3（主要是由于它们具有较高的强度）。与致密硅砖相似，轻质硅砖也是用火泥粘合（主要用的是Q94级火泥）。
