复合屋面保温隔热砖是一种集保温与护面于一体的屋面用预制硬质建筑制品，其及时是将一定厚度的膨胀聚苯板或挤塑型聚苯板与特种水泥砂浆面层材料一次性复合而成，施工时铺贴在平或缓坡屋面的防水层上面，成为一种有倒置式保温层且表面平整美观的可上人的屋面。
EPS板厚度对复合隔热砖性能的影响

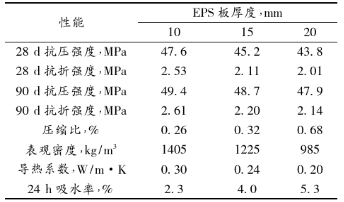

基准轻骨料混凝土复合不同厚度EPS板时隔热砖性能的测试结果
随着EPS板厚度的增加，轻质料混凝土复合隔热砖抗压强度、抗折强度降低，压缩比增大，表观密度、导热系数降低，24h吸水率增大。复合隔热砖抗压强度降低幅度低于抗折强度降低幅度，这一方面说明复合隔热砖抗压和抗折强度主要取决于里层混凝土的强度，另一方面说明复合隔热砖是一种脆性制品。制品脆性的增大一方面与EPS板厚度增大，混凝土面层厚度减小有关，另一方面与哦诶之混凝土面层强度太高有关，因为混凝土强度等级越高，其折压比增大，脆性增大。因此，面层混凝土强度可以适当降低，这也为超轻骨料膨胀珍珠岩和聚苯乙烯颗粒的引入提供了可能。
轻骨料混凝土种类和层面联接方式对复合隔热砖性能的影响
经骨料混凝土种类和层间联系方式改变时，复合隔热砖性能测试结果
从轻质骨料混凝土种类和层面联接方式改变时，复合隔热砖相关性能的结果可以得出，由于在EPS板和混凝土面层间形成了连通的水泥砂浆柱，当试件承受抗折荷载时，大部分试件折断面经过处于中间的三个水泥砂浆柱，水泥砂浆柱的抗折强度远高于EPS板的抗折强度，因此与试件的抗折强度相比，基准试件抗折强度均有较大幅度的提高，但相应试件的抗压强度却有降低，这也进一步说明EPS板的抗压塑性有助于提高复合隔热砖的抗折强度。
随着EPS板厚度的增大，轻骨料混凝土复合隔热砖抗压强度、抗折强度降低，压缩比增大，表观密度，导热系数降低，24h吸水率增大。EPS板的厚度宜控制在15-20mm范围。
复合隔热砖的抗折强度主要取决于混凝土层的厚度，采用夹芯式构造，在EPS板底引入混凝土底层，可显著增大复合隔热砖的抗折强度。
掺加超轻EPS和膨胀珍珠岩骨料可以有效改善轻质骨料混凝土的脆性，膨胀珍珠岩还可以提高复合隔热砖的抗折强度， 由于EPS颗粒和膨胀珍珠岩自身特性差异，使用时应根据复合隔热砖性能要求合理应用。
EPS板穿孔可以在一定程度上提高复合隔热板的抗折强度和抗压缩性能，但也会在一定程度上增大复合隔热砖的表观密度，导热系数和吸水率，所以建议在生产中采用EPS板穿孔以提高复合隔热砖的整体性。
