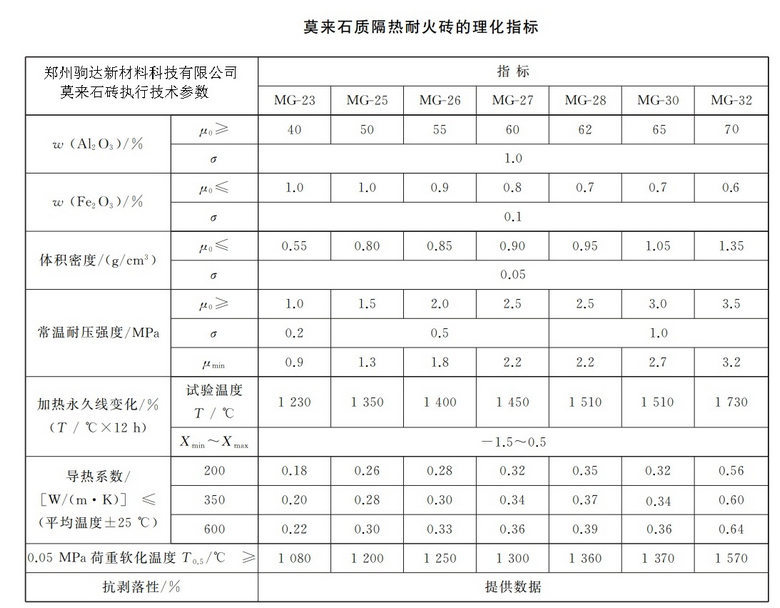

莫来石质隔热耐火砖按分级温度分为 MG-23 、 MG-25 、 MG-26 、 MG-27 、 MG-28 、 MG-30 和 MG-32 ,共七个牌号。其中, M 、 G 分别为莫、隔的汉语拼音首字母,其后的数字代表莫来石质隔热耐火砖的分级
莫来石质隔热耐火砖，是以莫来石为主晶相和结合相的新型优质隔热耐火材料。由于莫来石具有优良的高温力学性能和化学稳定性。所以莫来石质隔热耐火砖具有高温结构强度高、高温蠕变率低、热膨胀系数小、抗化学侵蚀性强、抗热震性能好等优良性能，可用作直接接触火焰的窑炉工作面内衬它可以有效地减轻炉体重量，节约能源。
我公司的莫来石质隔热耐火砖是利用蓝晶石的理想化学成分AL2O3 · SiO2，是与红柱石、夕线石具有相同成分的同质多相变体。蓝晶石是地壳深部形成的高压矿物，具有比红柱石和夕线石更高的密度。这种高密度在常压下处于亚稳定状态，在一定温度下可自发地分解成低密度的矿物组合，及莫来石—石英。这种转变会引起16%左右的体积膨胀，限制了它在耐火材料中作为主要成分被使用。
以蓝晶石为主要原料的耐火制品难以烧结，是因为蓝晶石在分解膨胀过程中，其颗粒骨架之间形成许多微孔。对于直接与熔体接触的耐火制品来说，这些微孔的存在会降低抗侵蚀性，而莫来石质隔热耐火砖是用于不和熔体接触的高温窑炉的内衬，不但要求具有高的实用文，还需要具有低的导热系数。对于一般轻质耐火材料来说，在一定范围内，孔隙尺寸越小，其导热系数越低，因此蓝晶石分解膨胀形成的微孔隙正是提高轻质莫来石砖隔热性能的有利条件。
莫来石的理想化学成分是3AL2O3 ·2SiO2，其中AL2O3占71.8%，SiO2占28.2%。其熔点为1910℃，是硅酸盐系统中仅次于刚玉（熔点2050℃）的矿物相。因此以莫来石为主要晶相的莫来石质隔热耐火砖具有很高的使用温度。如果使蓝晶石在分解过程中全部转化为莫来石，则必须在磨细的蓝晶石粉中加入氧化铝。
